定梁动柱型您当前的位置:首页 > 数控龙门铣床 > 定梁动柱型

DHXK-DZ定梁动柱数控龙门铣床 所属分类:定梁动柱型 点击次数: 次 订购热线:18632741407 在线订购 立即咨询
  • 产品概述

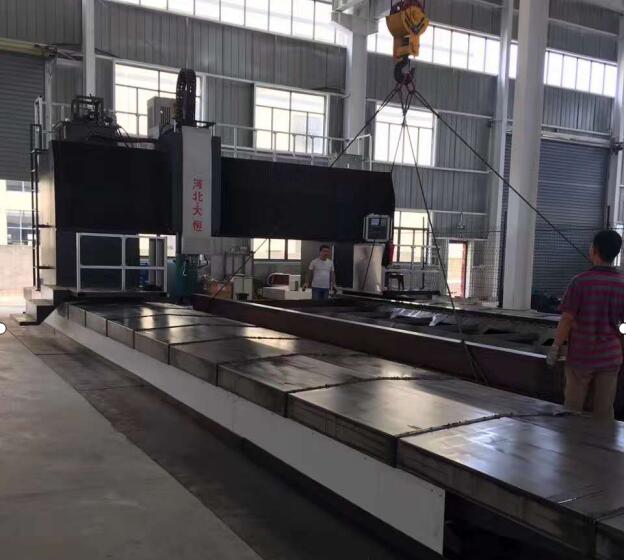

定梁动柱数控龙门镗铣床


机床的结构特点:

机床采用龙门架在底座上移动,工作台固定在2立柱之间,占地面积小,用户投资成本低,加工高度可由用户安装时打混泥土高度决定,龙门架移动两边采用齿轮齿条传动,导轨采用台湾上银滚柱直线导轨,丝杆采用日本THK丝杆,双驱动电机采用绝对编码器电机,西门子原厂电机,不用开机回零,断电能随意找到原来加工点继续加工,节约用户使用时间。

  • 功能特点

主轴箱随溜板上下移动;主轴箱导轨采用高频淬火研磨而成,滑枕采用500*500方滑枕,滑台采用高品质聚乙烯耐磨片贴塑,运行平稳,刚性强,主轴采用台湾健椿精密BT50主轴,主轴箱上下采用氮气平衡系统运行平稳可靠,反应快。主轴电机采用西门子原装22KW电机。主轴箱上下采用6310双螺母精密丝杆。

主轴箱沿横梁左右移动,横梁采用滚柱直线导轨一平两侧大斜面阶梯导轨结构(355滚柱),把主轴箱重量设计受力在横梁导轨上,横梁采用高刚性井字加强筋结构。机床具有铣削、镗削、钻削、锪孔、刚性攻丝等功能。

  • 行业应用

适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。配备附件铣头后可实现工件的一次装夹,安装直角铣头可五面加工,一机多用,提高了工件的加工质量和生产效率。该机床由西门子系统CNC数控控制。

  • 配置参数

定梁动柱数控龙门镗铣床配置参数

项目

DHXK-DZ8040

DHXK-DZ10040

DHXK-DZ10050

DHXK-DZ12050

X轴行程

mm

8200

10200

10200

12200

Y轴行程

mm

4300

4500

5600

5600

Z轴行程

mm

1800

1800

1800

800

龙门跨距

mm

4200

4000

5000

5000

鼻端高度

mm

200-2000

200-2000

200-2000

200-2000

工作台面积

mm

3600*8000(4块3600*2000平台拼接)

3600*10000,(5块3600*2000平台拼接)

4000*10000(5块4000*2000平台拼接)

3600*12000(6块3600*2000平台拼接)

最大承重

T

8/平方米

T型槽数量

No.

28横槽

T型槽尺寸/间距

mm

28/250

主轴驱动方式



皮带传动

主轴转速

rpm

6000

主电机功率

kW

22

主轴电机扭矩

N.m

280

主轴锥度及规格



ISO7:24NO50

拉钉规格



P50T-2-MAS503

主轴直径

mm

Φ290

X、Y、Z快移速度

m/min

7/10/10

X、Y、Z伺服电机功率

kW

7.5*2/5.5/5.5

X、Y、Z伺服电机扭矩

N.m

X轴36*2,YZ轴36

X、Y、Z伺服电机转速

rpm

2500

Z轴丝杠直径

mm

Φ6310

进给速度

mm/min

6000

最小步进当量

mm

0.001

机床重量约

T

90

100

110

120

占地面积

mm

1700*9000

1900*9000

1900*10500

21000*10500

数控系统



西门子828D(台湾新代、日本三菱、发那科可选配)
