一、产品简介:
机床的布局和特点:

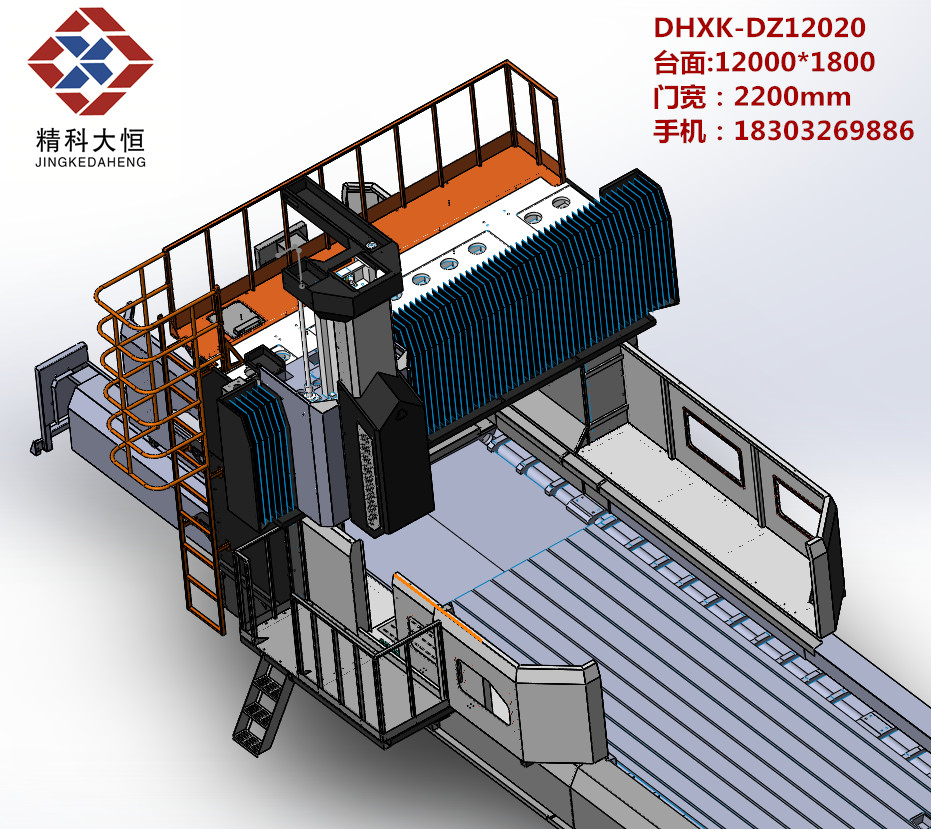

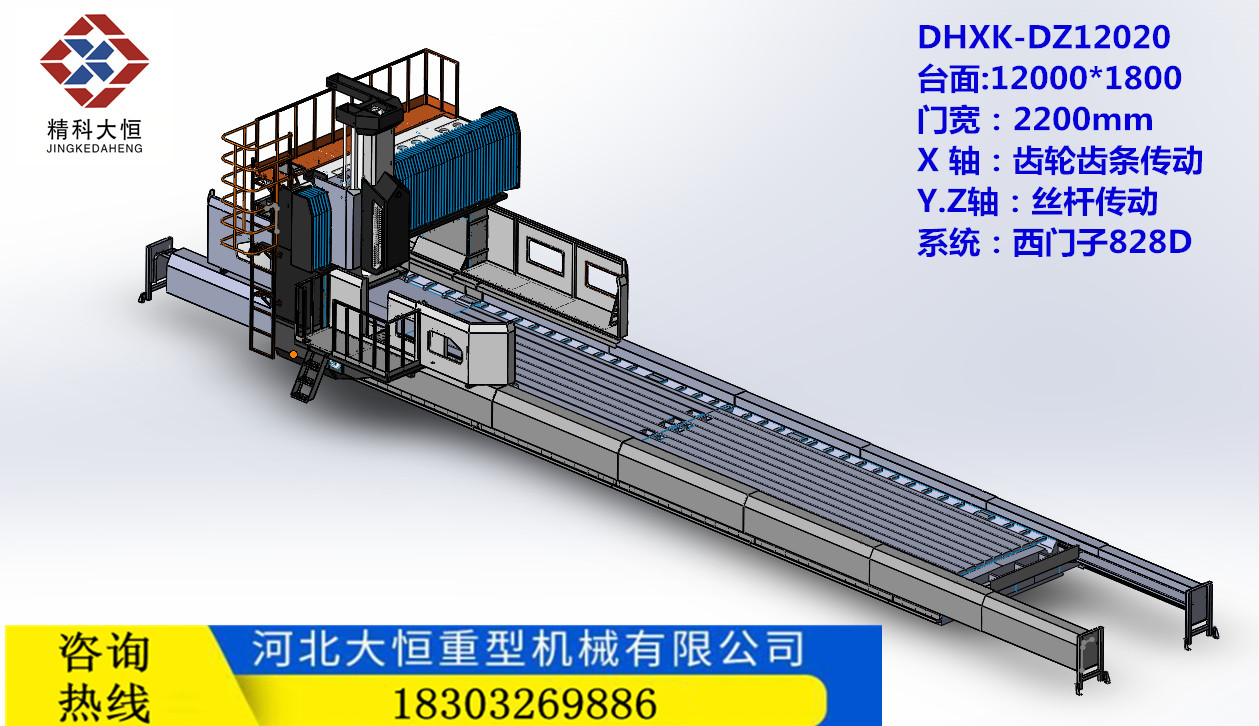

DHXK-DZ12022定梁龙门移动镗铣床的结构特点是:固定式工作台,横梁固定在两个立柱上形成龙门框架,龙门框架沿工作台导轨纵向水平移动,溜板沿横梁导轨横向水平移动,滑枕铣头沿溜板导轨垂直移动。机床具有铣削、镗削、钻削、锪孔、等功能,根据用户需求可配置万能铣头、直角铣头等附件,实现工件的一次装夹、五面加工、一机多用, 提高了加工质量和生产效率。
机床设计亮点:龙门架的横梁和立柱整体铸造刚性强,工作台固定直接放地基上,并且导轨安装在床身工作台上,导轨基准面和工作台表面一次加工出来,精度高好安装,大大提高了机床的承载能力,比工作台移动的龙门铣床承载能力高几十倍;床身短一半,铸件少,节约成本使机床造价低;占地面积短一倍,节约车间空间;由于是龙门移动驱动电机功率小节约用电成本,龙门移动采用双电机同步驱动,采用发那科西门子系统实现3轴联动;

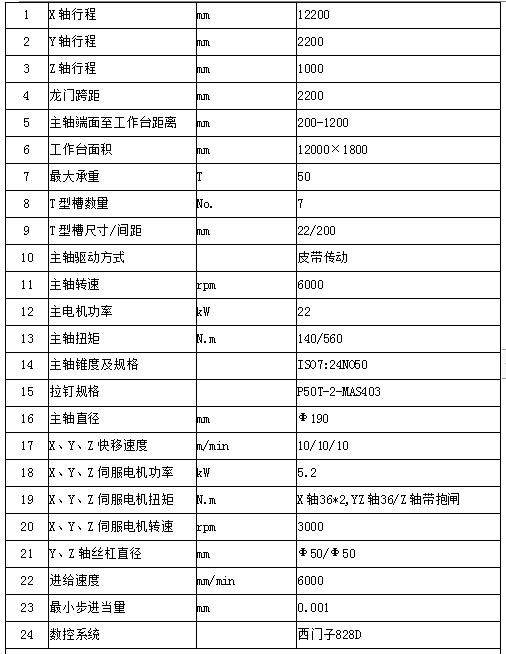

基本参数和技术性能指标:
a) 工作台面积(长x宽):12000x1800mm2
b) 立柱跨距:2200mm
c) 铣头主轴端面至工作台距离:200-1200mm
d) 铣头功率:22KW
e) 铣头主轴锥孔:ISO No.50
f) 铣头转速:10~6000rpm
g) 龙门框架纵向移动(X轴)
传动方式:齿轮齿条传动
台湾上银55滚柱直线导轨:单边4个滚动导轨块
行程:12200mm
进给速度:0-6m/min
快速移动速度:10/min
h) 溜板横向移动(Y轴)
传动方式:丝杠
台湾上银55滚柱导轨副:直线导轨
行程:2200mm
进给速度:0-6m/min
快速移动速度:10/min
i) 铣头上下移动(Z轴)
传动方式:丝杠副
导轨副:贴塑滑动导轨(鼎盛泰)
行程:1000mm
进给速度:0-6/min
快速移动速度:10/min
j) 滑枕式主铣头:
转速:高速主轴6000rpm,自动拉刀。
适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。
机床具有铣削、镗削、钻削、锪孔、等功能,根据用户需求可配置万能铣头、直角铣头等附件,实现工件的一次装夹、五面加工、一机多用, 提高了加工质量和生产效率。
