大恒新品高架动柱定梁式五轴龙门铣床

发布者：nana  发布时间：2025-06-28  阅读次数：   次

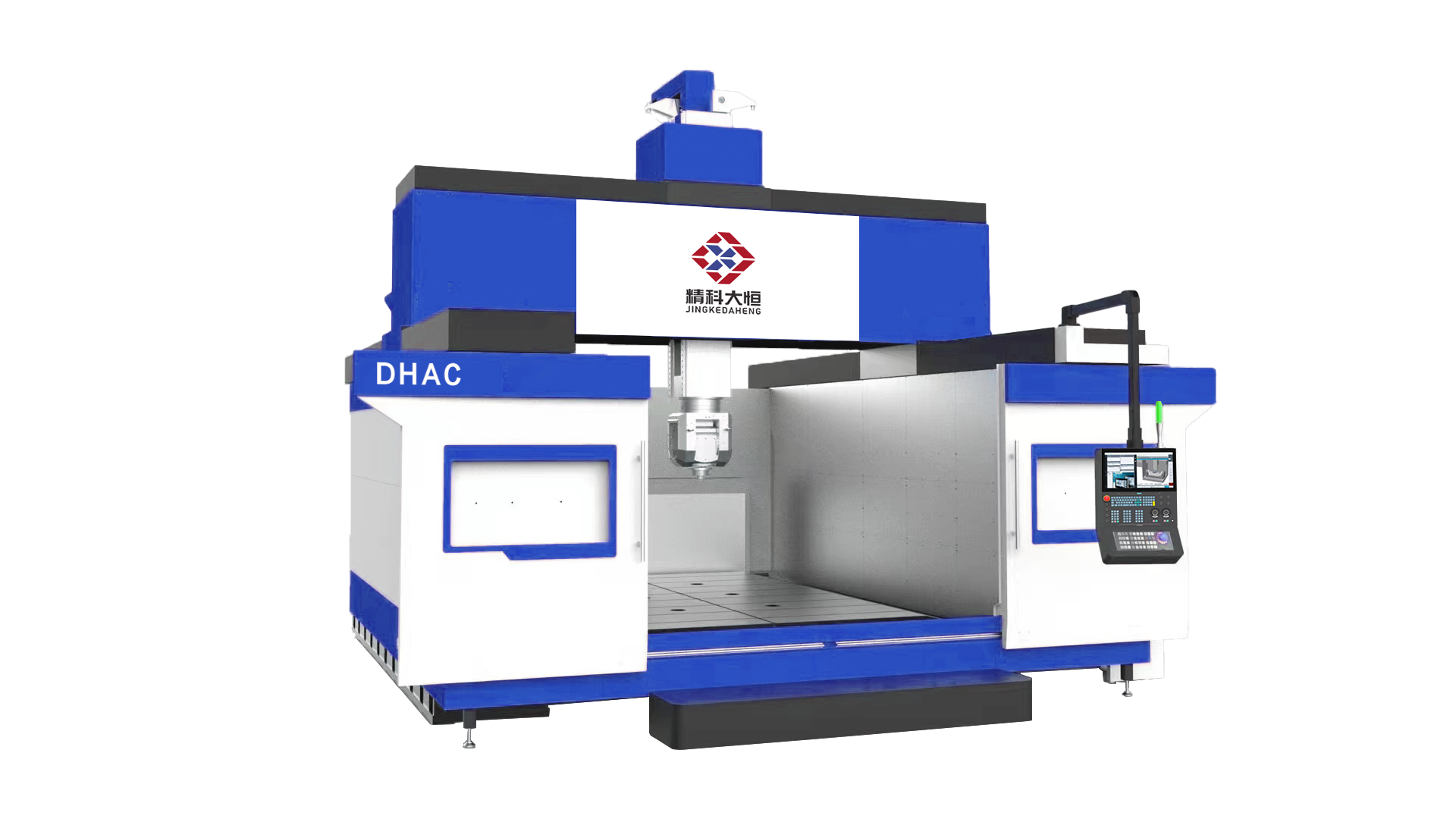

一、 高架动柱定梁式五轴龙门铣床介绍


  产品简介：

 该高架动柱式五轴龙门铣床为集机、电、液等先进技术于一体的机械加工设备，主要用 于平面、曲面和孔的加

工。广泛应用于机械制造行业各种板类、箱体类、机架类等复杂零件的粗、精加工，适用于机 械、钢铁、能源、汽车、航空航天、兵器、船舶等行业。

该机床可实现立式铣头主轴横向（Y 轴）、垂直运动（Z 轴）与滑座带动箱中箱式横梁纵

向运动（X 轴）,双摆头 A/C 轴的五轴联动。可进行铣、镗、钻、刚性攻丝、绞孔、锪孔等多 工序加工。机床总体结构由床身、双滑座、箱中箱式横梁组成封闭的刚性框架结构，整机具有 高刚性的框架结构设计，因此不仅具有强力切削的能力，同时又能满足精密零件的加工。

机床的主要基础件床身、工作台、左右滑座、箱中箱式横梁、横向溜板、铣头滑枕等，均

采用高强度铸铁，树脂砂造型，具有良好的减震性、热稳定性、整机结构强度与刚性高。

 二 、 机床的标准配置

1、 机床的龙门框架结构

该机床总体结构由高架式床身、双纵向滑座、箱中箱式横梁组成封闭的刚性框架结构，为工作台固定、高架式床身上滑座带动横梁移动的数控龙门镗铣床。

龙门框架沿左右床身纵向运动（X轴），五轴联动式镗铣头可在水平面内转动（绕Z轴旋转的C轴），也可在垂直面内摆动（当C轴处于零点时，绕 X 轴旋转的A轴），上述的五轴在数控系统的控制下实现联动。

2、 机床的基础件

机床的主要基础件床身、工作台、左右滑座、箱中箱式横梁、横向溜板、铣头滑枕等，均采用高强度铸铁，树脂砂造型，具有良好的减震性、热稳定性、整机结构强度与刚性高。

确保机床关键零件的质量，我公司的关键大型零件均采用自行铸造及加工。

3、 滑枕主轴箱部件

     1.主轴箱

滑枕主轴箱采用方型四线规结构，刚性好,强度高,变形小,其运动导向定位面包容长，保证方滑枕在伸出加工时切削平稳。

滑枕结构采用高精度滚柱直线导轨，刚性强，高速性能佳，确保Z轴进给换向平稳，动态响应快。

配置双摆角数控万能铣头采用伊贝格T30.9Fanuc型五轴铣头，AC 轴采用力矩电机直接驱动形式，整个铣头可以看做三台电机的组合体，没有任何中间传动环节、非接触传动，可以长久保持几何精度、没有齿轮和轴类等中间传动，也没有机械传动的振动和噪声，铣头实现平稳的静音传动。

主轴带有自动拉刀装置，液压松开、碟簧拉紧。

主轴温控：以冷却机来冷却主轴外环，使主轴不会因温度变化所产生的精度误差并提高主轴使用寿命，用油雾来强注轴承；并以温度侦测器来保护主轴。

更多详情：http://www.dhjczg.com http://www.hbdhmc.com
