一、 产品简介:

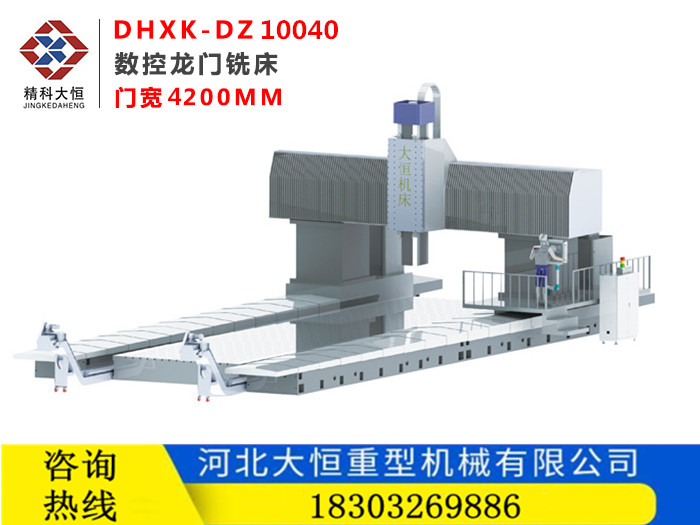

DHXK-DZ10040数控龙门铣床的结构特点:
1.机床采用龙门架在底座上移动,工作台固定在2立柱之间,占地面积小,用户投资成本低,加工高度可由用户安装时打混泥土高度决定,龙门架移动两边采用丝杆传动,导轨采用台湾THK滚柱直线导轨,丝杆采用日本THK丝杆,双驱动电机采用绝对编码器电机,西门子原厂电机,不用开机回零,断电能随意找到原来加工点继续加工,节约用户使用时间;
2.主轴箱随溜板上下移动;主轴箱导轨采用4条55滚柱直线导轨,滑枕采用500*500方滑枕,运行平稳,刚性强,主轴采用台湾健椿精密BT50主轴,主轴箱上下采用氮气平衡系统运行平稳可靠,反应快。主轴电机采用西门子原装37KW电机。主轴箱上下采用6310双螺母精密丝杆。
3.主轴箱沿横梁左右移动,横梁采用滚柱直线导轨一平两侧大斜面阶梯导轨结构(3条55滚柱),把主轴箱重量设计受力在横梁导轨上,横梁采用高刚性井字加强筋结构。机床具有铣削、镗削、钻削、锪孔、刚性攻丝等功能,适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。配备附件铣头后可实现工件的一次装夹,安装直角铣头可五面加工,一机多用,提高了工件的加工质量和生产效率。该机床由西门子系统CNC数控控制。
为保证机床性能与可靠性, 我公司在该机床上大量采用高品质的配套件:
主轴采用台湾建椿高精度主轴
进给电机绝对编码器电机
主轴电机采用西门子原装电机
丝杆采用日本THK精密研磨丝杆
导轨采用台湾上银滚柱P级精密
轴承采用日本NSK精密P4级轴承
系统采用西门子828D
X轴用丝植双驱动传动
横梁用丝杆传动
主轴用台湾健椿6000转主轴
主轴电机采用西门子原厂
主轴带中心出水(可选配)

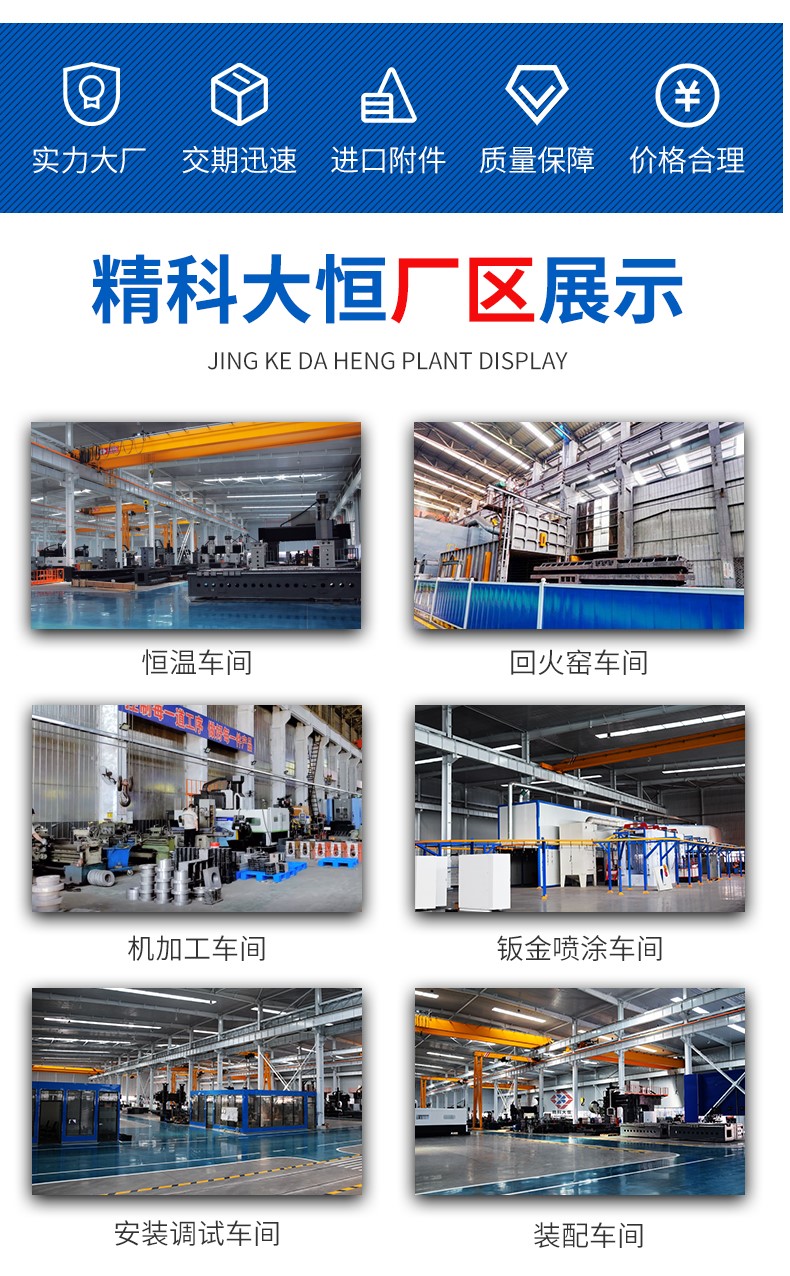

铸件采用高牌号树脂砂HT250,二次回火(本公司有铸件-回火-加工-装配一条龙。有国内领先技术回火窑设备)
DHXK-DZ10040数控龙门铣床具有铣削、镗削、钻削、锪孔、刚性攻丝等功能,适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。配备附件铣头后可实现工件的一次装夹,安装直角铣头可五面加工,一机多用,提高了工件的加工质量和生产效率。该机床由西门子系统CNC数控控制。
